どんな機械を使うの？

（株）関東土機の移動工事用機器（曳方用機器）が
曳家業の皆様のお役にたちます。

同調レンド―ジャッキ

同調レンドージャッキは、同調制御器と同調ポンプ、油圧ジャッキ、それと結合用高圧ホース等をセットしています。
安全性重視の同調昇降で、どんな重量物でも、水平を保ったままジャッキアップ！ボタン操作なので作業もスムースに進み、大幅な省力と時短が得られます。
また電源は100Vなのでどこでも使用できる優れものです。

●セットの内訳
6連式同調制御器PLC-6B １台
6連式同調ポンプPLP-6B １台
油圧ジャッキ LJ-10、LJC-10、LJ-15、LJC-15、 LJB-20、LJ-20、LLJ-2010、LJ-25Y、 LJ-35Y の9種類の中から1組6台
高圧ホース(10m2本、8m2本、5m2本、1.5m6本)
パイロットホース(10m2本、8m2本、5m2本)
ドレンホース(1.5m1本)

6連式同調制御器 PLC-6Bボタン式
6連式同調制御器
PLC-6Bボタン式

型式 PLC-6Bボタン式
ジャッキ連結 6台
定格圧力 30MPa
(300kg/cm²)
入力電源 100V
寸法
(幅×長×高)		 470×740
×490mm
重量 75kg

6連式同調制御器 PTC-6バルブ式
6連式同調制御器
PTC-6バルブ式

型式 PTC-6バルブ式
ジャッキ連結 6台
定格圧力 30MPa
(300kg/cm²)
入力電源 100V
寸法
(幅×長×高)		 400×790
×455mm
重量 55kg

6連式同調ポンプ PLP-6B
6連式同調ポンプ
PLP-6B

型式 PLP-6B
最高吐出圧 30MPa
(300kg/cm²)
吐出量 300cc×6
入力電源 100V 50/60Hz
モーター kw 0.75×4P
タンク油量L
(有効)		 36
寸法
(幅×長×高)		 450×570
×670mm
重量 80kg

高圧同調油圧ユニットセット

レンドー同調油圧ユニット(一体型)HUP-6(6連式)
レンドー同調油圧ユニット
(一体型)
HUP-6(6連式)

レンドー同調油圧ユニット(一体型)HUP-12(12連式)
レンドー同調油圧ユニット
(一体型)
HUP-12(12連式)

レンドー同調油圧ユニット(一体型)HUP-14(14連式)
レンドー同調油圧ユニット
(一体型)
HUP-14(14連式)

型式

仕様

 レンドー同調油圧ユニット(一体型)
6連ボタン型 12連ボタン型 14連ボタン型
HUP-6 HUP-12 HUP-14
ジャッキ連結 6台 12台 14台
最高吐出圧力 70MPa(700kgf/cm²)
吐出量(CC) 300×6 300×12 300×14
入力電源 200V 50/60Hz
モーター kw 2.2×4P 2.2×4P×2 3.7×4P×2
タンク油量L(有効) 40 75 80
概略質量 kg 220 400 500

高圧同調油圧ユニットセット

レンドージャッキユニットは、制御器とポンプ、油圧ジャッキ、それと結合用高圧ホース等をセットしています。また電源は100Ｖなのでどこでも使用できます。

●セットの内訳
制御器 DLC-06 1台
ポンプ LP-1 1台
油圧ジャッキ
LJ−10、LJC−10、LJ−15、LJC−15、LJB−20、LJ-20、LLJ−2010、LJ−25Y、LJ−35Y、LJ−50Y、の9種類の中から1組6台
高圧ホース
（10m2本、8m2本、5m2本、1.5m1本）
パイロットホース
（10m2本、8m2本、5m2本）
ドレンホース
（1.5m1本）

制御器 DLC-06
制御器 DLC-06

型式 DLC-06
ジャッキ連結 6台
定格圧力 30MPa(300kgf/cm²)
入力電力 100V
寸法(幅×長×高) 300×570×440mm
重量 30kg

制御器 TC-6
制御器 TC-6

型式 TC-6
ジャッキ連結 6台
定格圧力 30MPa(300kgf/cm²)
入力電力 100V
寸法(幅×長×高) 320×650×340mm
重量 29kg

制御器 TC-2
制御器 TC-2

型式 TC-2
ジャッキ連結 2台
定格圧力 30MPa(300kgf/cm²)

ポンプ LP-1
ポンプ LP-1

型式 LP-1
最高吐出圧 30MPa(300kgf/cm²)
吐出量 CC 0.75/min
入力電源 100V 50/60Hz
モーター 0.4kw×4P
タンク油量L 25
寸法(幅×長×高) 355×455×605mm
重量 60kg

ポンプ HLP-30
ポンプ HLP-30

型式 HLP-30
最高吐出圧 31MPa(310kgf/cm²)
吐出量 CC 1.7/min
入力電源 200V 50/60Hz
制御電源100V 動力電源200V
モーター 1.5kw×4P
タンク油量L 45
寸法(幅×長×高) 480×590×650mm
重量 95kg

高圧ハイパワーポンプ(複動用)HSP-100

高圧ハイパワーポンプ(複動用)HSP-100

型式 HSP-100
最高吐出圧力 70MPa(700kgf/cm²)
吐出量 CC L.P3.8/min×6MPa
H.P0.34/min×70MPa
入力電源 100V
モーター 0.4kw×4P×100V
タンク油量L 10
寸法(幅×長×高) 300×350×450mm
重量 25kg

高圧ハイパワーポンプ(複動用)HSP-400

高圧ハイパワーポンプ(複動用)HSP-400

型式 HSP-400
最高吐出圧力 70MPa(700kgf/cm²)
吐出量 CC 2.1/min
入力電源 200V
モーター 3.7kw×4P(1,450rpm)
タンク油量L 55
寸法(幅×長×高) 480×500×700mm
重量 130kg

高圧油圧ポンプ用（分流器）

C-3

型式 C-3
ジャッキ連結 3台
定格圧力 70MPa(700kgf/cm²)
寸法(幅×長×高) 265×440×270mm

C-4R

型式 C-4R
ジャッキ連結 4台
定格圧力 70MPa(700kgf/cm²)
寸法(幅×長×高) 340×730×290mm
リリーフバルブ付き 下降圧力　12Mpa

高圧油圧ポンプ用（分枝器）

HS-2

型式 HS-2
ジャッキ連結 2方向分枝
定格圧力 70MPa(700kgf/cm²)
寸法(幅×長×高) 250×300×150mm

沈下修正鋼管杭圧入用制御器

ODV

型式 ODV型
ジャッキ連結 1台
定格圧力 70MPa(700kgf/cm²)
寸法(幅×長×高) 250×300×200mm

レンド―ジャッキと曳家施工中の様子

スムースでパワフルなジャッキワーク

レンドージャッキ30MPa(300kgf/cm²)

仕様

型式

 能力
ton		 最低高さ
mm		 揚程
mm		 ベース
寸法
mm		 重量
kg		 個部
能力
ton		 個部
最低高さ
mm		 爪長×幅
mm
LJC-10 10 330 150 200×210 29 5 25 69×90
LJC-15 15 375 150 230×275 30 7 25 65×110
LJ-10 10 381 200 180×230 26

※いずれも落下防止機構付

※揚程の変更や能力(ton)、またその他の用途に応じた仕様の各種ジャッキも製作いたします。
LJH-10 10 490 300 180×250 29
LJ-15 15 380 200 180×230 28
LJB-20 20 300 120 180×250 26
LJ-20 20 340 170 180×250 29
LLJ-2010 1段目20
2段目10		 350 1段目170
2段目150
320		 200×300 40
LJB-25 25 320 120 180×250 35
LJB-25Y 25 350 150 200×300 43
LJB-35Y 35 350 150 200×300 50

LJ-35Y

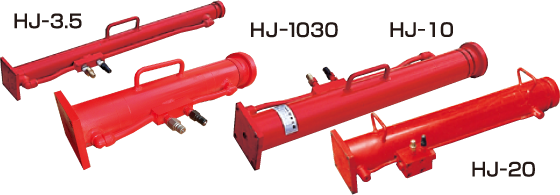

横押しジャッキ 30MPa(300kgf/cm²)

横押しジャッキ 30MPa(300kgf/cm²)

仕様

型式

 能力
ton		 最低高さ
mm		 揚程
mm		 ベース寸法 mm 重量
kg
HJ-3.5 3.5 770 600 90×90 13
HJ-1030 10 490 300 110×110
(穴芯85×85)		 20
HJ-10 10 780 600 110×110
(穴芯85×85)		 25
HJ-20 20 820 600 150×150
(穴芯120×120)		 65

レンド―パワージャッキ 復動式高圧油圧ジャッキ 70MPa(700kgf/cm²)

PJS-1060(10ton)

PJS-1530(15ton)

PJ-20(20ton)

PJ-30(30ton)

PJ-50(50ton)

PJ-100(100ton)

仕様

型式

 能力
ton		 ストローク
mm		 最低高さ
mm		 シリンダー
mm		 ピストン
mm		 ロット
mm		 ヘッドキャップ
mm		 ベース
mm		 重量
kg
PJS-1060 10 600 830 65 45 32 70 - 12
PJS-2050 20 500 755 88 65 50 100 110×110 30
PJS-1030 10 300 510 65 45 32 70 - 12
PJS-1515 15 150 360 75 55 40 75 - 8
PJS-1530 15 300 510 75 55 40 75 - 15
PJS-2015 20 150 350 88 65 45 100 - 15
PJS-2020 20 200 400 88 65 45 100 - 18
PJ-20 20 150 350 88 65 45 100 Φ140 20
PJ-30 30 150 400 107 75 55 107 Φ180 28
PJS-3030 30 300 500 107 75 55 107 - 27
PJ-50 50 150 370 127 95 70 127 Φ180 35
PJ-100 100 150 310 178 135 100 - - 50
PJ-150 150 100 365 215 165 130 - - 95
PJ-200 200 100 385 255 195 165 - - 140

    押しジャッキ仕様

レンド―2段式テレスコージャッキ 復動式高圧油圧ジャッキ 70MPa(700kgf/cm²)

PLP-3015(30ton)

PLP-6020

仕様

型式

 能力
ton		 ストローク
mm		 最低
高さ
mm		 シリンダー
mm		 ピストン
mm		 ロット
mm		 ヘッド
キャップ
mm		 ベース
mm		 重量
kg
PLP-3510 1段目35
2段目10		 1段目80
2段目80
160		 255 1段目115
2段目70		 1段目85
2段目45		 1段目70
2段目32		 70 160×160 21
PLP-6020 1段目60
2段目20		 1段目85
2段目70
155		 255 1段目137
2段目90		 1段目105
2段目63		 1段目90
2段目45		 90 180×180 30

高圧ジャッキ用カプラ

高圧ジャッキ70MPa(700kgf/cm²)用

型式 最高使用圧力
MPa(kgf/cm²)		 プラグ
(J側)		 ソケット
(H側)		 サイズ 使用ジャッキ 使用制御器ポンプ
SP 10.2(102) 2P 2S 1/4PT LJジャッキ LC-03、LP-1、PLC-06、
PLP-6、HPC-6、HPP-6、
HUP-6、HUP-12、HUT-14
HSP 31(316) 2HP 2HS LJ、PJジャッキ
3HP 3HS 3/8PT PJジャッキ
S 70(700) S-1J S-1H
JC 70(700) JC-06C-J JC-06C-H

油圧ホース

仕様

型式

 内径 外径
mm		 常用圧力
MPa(kgf/cm²)		 最大衝撃
圧力
MPa(kgf/cm²)		 最小破壊
圧力
MPa(kgf/cm²)		 最小曲げ半径
mm		 重量
g/m
  inch
R1(1ワイヤーブレードホース)
4R1 6.3 1/4 13.5 18(180) 27(270) 72(720) 100 230
R2(2ワイヤーブレードホース)
4R2 6.3 1/4 15.0 35(350) 52.5(525) 140(1,400) 105 370
6R2 9.5 3/8 19.0 28(280) 42(420) 112(1,120) 130 560

仕様

型式

 内径 外径 補強層 最大衝撃
圧力
MPa(kgf/cm²)		 最小破壊
圧力
MPa(kgf/cm²)		 最小曲げ半径
mm		 重量
g/m
  inch
RJ(工具用超高圧ホース)
4RJ 6.3 1/4 16.0 2W 70(700) 140(1,400) 120 400

型式 標準寸法
4R1 L 1.5、5、8、10
4R2 L 1.5、5、8、10

●30MPa(300kgf/cm²)同調およびレンド―ホースセット

4R1
4R2		 } 5mセット,8mセット,
10mセット
4R2
6R2		 1.5m×6本
1.5m×1本		 ｝セット
型式 標準寸法
6R2 L 1.5
4RJ L 5、8、10、15

●高圧70MPa(700kgf/cm²)同調ホースセット

4R2
4RJ		 } 5mセット,8mセット,
10mセット,15mセット
